Как устроена промышленная емкость: крышка, днище, люк и патрубки

Когда заказчик впервые заполняет опросный лист на емкость, многие пункты вызывают вопросы: какое днище выбрать — плоское или коническое? Зачем нужна горловина? В этой статье разбираем каждый конструктивный элемент простым языком.

КРЫШКА

Крышка закрывает емкость сверху и защищает содержимое от испарения, загрязнения и внешней среды. NIOTEKS производит крышки в двух исполнениях. Оба варианта крышки могут быть приварной (постоянной) или съемной — если требуется периодический доступ внутрь для обслуживания или загрузки.

Плоская — стандартное решение для большинства задач: хранение жидкостей, технологические процессы без избыточного давления.
Коническая — применяется когда нужно обеспечить отвод газов и паров из емкости, а также при работе в условиях избыточного давления. Коническая форма направляет газы к центральному патрубку и не допускает скопления конденсата. Конусная крышка может быть приварной и съемной.

Если технологический процесс предполагает открытую поверхность жидкости — емкость поставляется без крышки. Типичный пример: гальванические ванны.

ДНИЩЕ

Форма днища определяет, насколько полно и удобно емкость опорожняется. Это критически важно, если рабочая среда содержит осадок, дорогостоящий реагент или представляет опасность при контакте с обслуживающим персоналом.

Плоское днище — используется для стационарных емкостей хранения, где полный слив не требуется или обеспечивается насосом. Простая и надежная конструкция.

Коническое днище — обеспечивает полный самослив среды в центральную точку. Незаменимо при работе с осадком: суспензиями, растворами с выпадающими солями. Остаток среды в емкости после слива — минимальный.

Наклонное днище — слив происходит в одну сторону, к боковому патрубку. Применяется в технологических линиях с непрерывным циклом, где емкость встроена в поточную схему и требует быстрого опорожнения без остатка.

ЛЮК

Люк —  это отверстие в верхней части емкости, через который осуществляется доступ внутрь: для монтажа оборудования, технического обслуживания, визуального осмотра или ручной загрузки материала. Изготавливается в двух вариантах.

Цилиндрическая горловина — стандартное круглое отверстие с крышкой. Подходит для большинства емкостей.

Прямоугольная горловина — увеличенный проем, применяется когда внутрь необходимо опустить крупногабаритное оборудование: мешалку, нагревательный элемент.

Размер горловины согласовывается при проектировании и зависит от того, какое оборудование планируется устанавливать внутри емкости.

ПАТРУБКИ

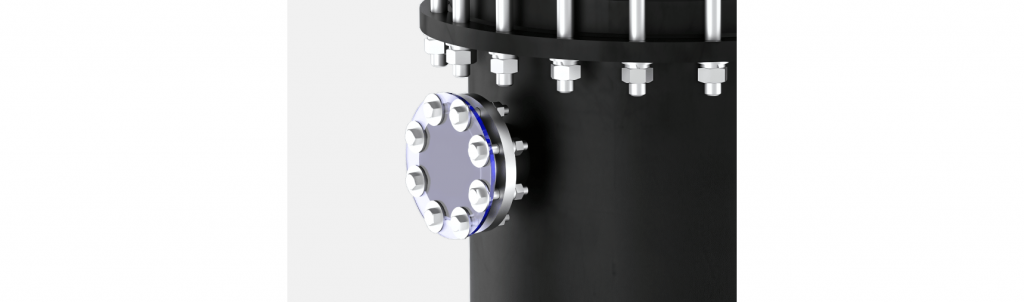

Патрубки — это элементы в корпусе емкости для подключения трубопроводов: подачи и отвода среды, слива, перелива, подключения насоса, датчиков и другого оборудования. Количество, расположение и диаметры патрубков определяются технологической схемой заказчика.

Диаметры — от 15 до 300 мм.

Тип присоединения:
— Фланцевое (ГОСТ 33259-2015, тип 04) — разъемное соединение для трубопроводов большого диаметра и там, где требуется возможность демонтажа.
— Муфтовое (трубная цилиндрическая резьба) — для трубопроводов малого диаметра и компактных систем.
— Штуцер под шланг — для временных или гибких подключений.

Материал фланцев — ПВХ (поливениленхлорид) или нержавеющая сталь. Выбирается исходя из агрессивности рабочей среды и требований к прочности соединения.

Если вы не уверены, какую конфигурацию выбрать — заполните опросный лист или отправьте запрос на sales@nioteks.ru. Мы подберем оптимальную конструкцию под ваш технологический процесс.
